Засун са прирубницом
Засун са прирубницом за изолацију цевовода где су потребни прирубнички спој са вијцима, дефинисана оцена притиска и конфигурација{0}}посебног материјала за примену.
Вентил се бира према величини цевовода, називном притиску, стандарду прирубнице, медијуму, температури, распореду заптивања и начину рада. За замену и набавку пројекта, ове параметре треба заједно проверити да би се потврдила компатибилност димензија и услуга.
-
![Засун за водовод са прирубницом]()
Засун за водовод са прирубницомЗасун за водовод са прирубницом је изолациони вентил цевовода за тешке услове рада- дизајниран за комуналне мреже за водоснабдевање, постројења за пречишћавање воде за пиће, пумпне станице, преносне -
![Засун са прирубницом пуног пречника]()
Засун са прирубницом пуног пречникаНеометан пун проток-протока: Унутрашњи пречник вентила је стриктно усклађен са распоредом спојне цеви. Овај дизајн минимизира пад притиска преко линије и омогућава несметан пролаз за инлине -
![Подземни засун са прирубницом без{0}}узлазног стуба]()
Подземни засун са прирубницом без{0}}узлазног стубаПодземни засун са прирубницом без-подижућег стуба обезбеђује поуздану изолацију протока за укопане цевоводе, подземне вентилске коморе и инсталације са строгим вертикалним ограничењима простора. -
![Засун са прирубницом са подигнутим лицем класе 600]()
Засун са прирубницом са подигнутим лицем класе 600Засун са прирубницом за{0}}висок притисак дизајниран за изолацију цевовода и сервисирање индустријских процеса. Класа 600 оцена притиска и конфигурација прирубнице са подигнутом површином (РФ) -

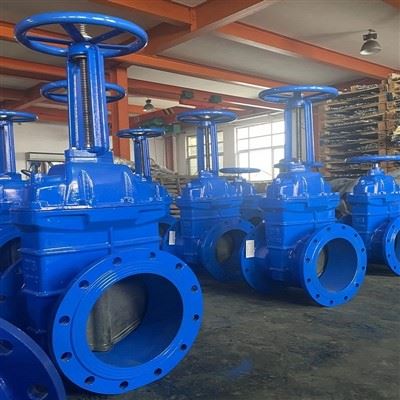

![Отпорни клинасти засун са прирубницом од нодуларног гвожђа]()
Отпорни клинасти засун са прирубницом од нодуларног гвожђаДизајниран у строгом складу са међународним стандардима, наш еластични клинасти засун са прирубницом од нодуларног гвожђа обезбеђује двосмерно затварање са мехурићем-, мали радни момент и продужени -
![АСМЕ Б16.34 Засун са прирубницом]()
АСМЕ Б16.34 Засун са прирубницомАСМЕ Б16.34 крајњи засун са прирубницом је индустријски изолациони вентил за тешке-радове пројектован за системе цевовода са прирубницом који захтевају поуздано затварање-и стриктно придржавање
Кључне техничке карактеристике
Прирубнички крај прикључак:
Израђен према међународним стандардима за прирубнице (АСМЕ, ЕН, ДИН, ЈИС) за уградњу цевовода са вијцима.
Изолација цевовода:
Дизајниран за потпуну{0}}услугу искључивања ради заштите опреме у наставку.
Опције растућег и не{0}}растућег стабла:
ОС&И (Спољни завртањ и јарам) уздижући стуб пружа визуелну индикацију положаја; Дршка која се-не диже одговара компактним вертикалним инсталацијама.
Материјали{0}}специфични за апликацију:
Прилагодљиви материјали за тело, клин, вретену и седишта који одговарају специфичним захтевима медија, притиска и температуре.
Ручни и активирани рад:
Флексибилне опције погона, укључујући ручни точак, конусни мењач, електричне или пнеуматске актуаторе.
Повезивање{0}}прилагођено за одржавање:
Дизајн прирубнице са вијцима поједностављује отпуштање цевовода, одржавање линије и замену компоненти.
Техничке спецификације
|
Параметар |
Опције избора / конфигурације |
Применљиви стандарди |
|
Врста производа |
Засун са прирубницом |
АПИ 600, АПИ 6Д, ЕН 1984, ДИН 3352 |
|
Функција |
Изолација цевовода и услуга{0}}затварања |
-- |
|
Номинал Сизе |
ДН15 - ДН1200 / НПС 1/2" - 48" |
ИСО 6708, АСМЕ Б16.10 |
|
Оцена притиска |
ПН10, ПН16, ПН25, ПН40, ПН64 / Класа 150, 300, 600, 900 |
АСМЕ Б16.34, ЕН 1333 |
|
Фланге Стандард |
АСМЕ Б16.5, АСМЕ Б16.47, ЕН 1092-1, ДИН 2501, ЈИС Б2220 |
АСМЕ Б16.5, ЕН 1092-1 |
|
Фаце-то-Фаце Стандард |
АСМЕ Б16.10, ЕН 558 серија 14/15, ДИН 3202 |
АСМЕ Б16.10, ЕН 558 |
|
Материјал тела |
Ливено гвожђе, нодуларно гвожђе, ВЦБ, ЦФ8, ЦФ8М, дуплекс, легирани челик |
АСТМ А216 ВЦБ, АСТМ А351 ЦФ8/ЦФ8М |
|
Материјал капије/клина |
Нодуларно гвожђе + ЕПДМ/НБР, ВЦБ + стелит, ЦФ8/ЦФ8М |
-- |
|
Стем Десигн |
ОС&И уздижућа стабљика, без-успона (НРС) |
-- |
|
Седиште и заптивање |
Отпорно седиште (ЕПДМ/НБР), метално седиште (13Цр, стелит, СС316) |
-- |
|
Операција |
Ручни точак, конусни мењач, електрични актуатор, пнеуматски актуатор |
ИСО 5210 (прирубница актуатора) |
|
Инспекција и тестирање |
Тест љуске, Тест цурења седишта високог/ниског притиска |
АПИ 598, ЕН 12266-1, ИСО 5208 |
Тело вентила:Граница притиска високог{0}}интегритета у којој се налази пролаз течности. Прецизно-обрађене рупе за прирубничке вијке и чеони профили гарантују-спаривање спојева без цурења.
Капија/Клин:Креће се окомито на осу протока. Доступан у конфигурацијама са флексибилним клином, чврстим клином или еластичним-обложеним клином на основу захтева за заптивање.
Стабло и јарам:Прецизни{0}}теп навоја преноси улазни обртни момент у линеарну силу. Завршна обрада површине тла штити паковање стабљике од хабања.
Повезивање поклопца мотора:Дизајн поклопца са вијцима омогућава лак приступ унутрашњим компонентама украса за одржавање на линији.
Систем заптивке стабљике:Подесиви распоред бртвила (графит/ПТФЕ) спречава цурење вретена под динамичким топлотним и притиском.
Снабдевање и дистрибуција воде:
Главне дистрибутивне мреже, захват сирове воде и комунална изолација (БС 5163 / ЕН 1092-2).
Третман отпадних вода:
Процесне линије канализације, руковање муљем и системи за третман отпадних вода.
Цеви за индустријски процес:
Хемијска постројења, петље за расхладну воду и општа изолација процеса.
Системи за нафту и гас:
Изолација узводног, средњег тока и рафинерије захтева АПИ 600/АПИ 6Д безбедне{2}}конфигурације.
Десалинизација и марина:
Унос морске воде, системи реверзне осмозе и морски баластни цевоводи који користе Дуплек СС или Бронзе унутрашње елементе.
Доказ о производњи и осигурању квалитета
Следљивост материјала:
Хемијска анализа спектрометра и испитивање механичких својстава за материјале тела и стабљике, сертификовано према ЕН 10204 3.1.
01
Прецизна ЦНЦ обрада:
Строге толеранције димензија на шаблонима вијака са прирубницама, жлебовима прстенастог споја и дужинама од лица- до-чела вентила.
02
У-Кућна контрола еластомера:
Наменско обликовање и контрола вулканизације за отпорне-капије са седиштем за гарантовање-дуготрајне отпорности заптивача.
03
100% фабричка хидростатичка испитивања:
Сваки вентил се подвргава тестирању кућишта и седишта стриктно према стандардима АПИ 598 или ЕН 12266-1 пре пуштања у промет.
04
Сертификовано управљање квалитетом:
Операције ревидиране и сертификоване према ИСО 9001, ЦЕ/ПЕД и релевантним међународним стандардима.
05
Прилагођавање и инжењерске опције
Прилагођене димензије-лице до-лице које одговарају не-стандардним застарелим инсталацијама
1
>>
Надоградње материјала за тешке корозивне медије (Хастеллои, Монел, Дуплек)
2
>>
Високо{0}}графитно паковање и спирално-заптивке на поклопцу мотора
3
>>
ИСО 5210 горње прирубнице за лаку накнадну уградњу електричних или пнеуматских актуатора
4
>>
Специјализовани површински премази: ФБЕ (Фусион Бондед Епоки), полиуретански или оффсхоре епоксидни системи
5
>>
2Д / 3Д ЦАД модели (СТЕП/ДВГ) доступни на захтев за интеграцију ЕПЦ пројекта
6
Пре{0}}Контролна листа купаца за набавку
Величина линије и оцена:
Да ли су величина цеви и максимални радни притисак система правилно усклађени?
Компатибилност прирубница:
Да ли се стандард прирубнице (АСМЕ наспрам ЕН), називни притисак и облагање (РФ/ФФ/РТЈ) поклапају са прирубницама цевовода за спајање?
Дужина лица-до- лица:
Да ли је дужина вентила у складу са стандардним димензијама АСМЕ Б16.10 или ЕН 558?
Течност и температура:
Да ли су материјали за тело, седиште и паковање компатибилни са хемијским саставом и температуром система?
Оперативни простор изнад главе:
Да ли постоји довољан вертикални зазор за вентил са узлазним вретеном (ОС&И) или је неопходан{0}}нон узлазни вентил?
Захтеви за активирање:
Да ли је ручна операција ручним точком довољна или је за радни обртни момент потребан руковалац/покретач зупчаника?
Документација:
Да ли су МТР (Извештаји о испитивању материјала), сертификати о испитивању под притиском и захтеви за инспекцију треће стране{0}}наведени?
ФАК
Добро смо-познати као један од водећих произвођача и добављача вентила са прирубницом у Кини. Слободно купите висококвалитетни вентил са прирубницом по конкурентним ценама из наше фабрике. За више информација, контактирајте нас сада.
