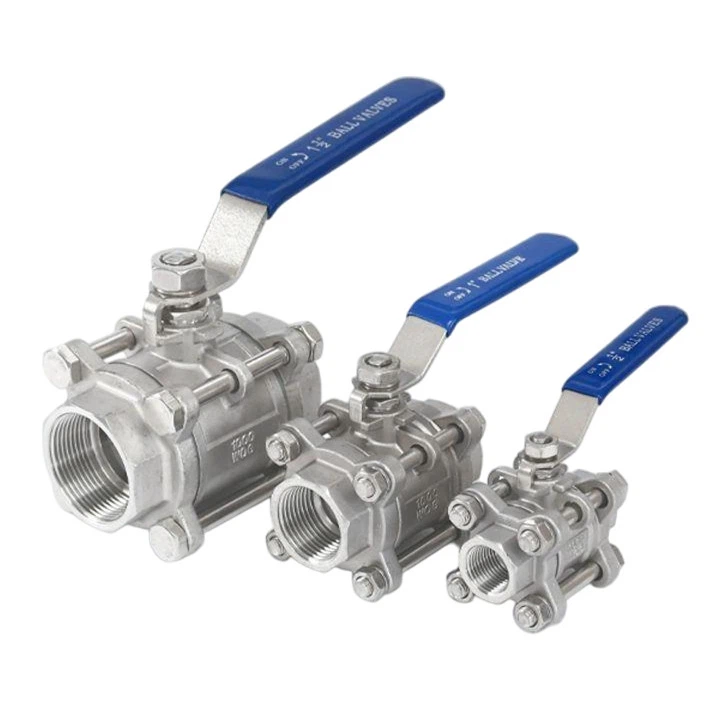

Три - комад кугличног вентила: модуларни дизајн за свестрану контролу
Увод производа
Три - комад кугличног вентила одликује се захтевној контроли течности са својим модуларним Три - сегментирањем архитектуре. Прецизност - ливени каросери има хидраулички оптимизовани проток, смањујући губитак притиска за 12% за високе - средства. ПТФЕ седишта динамично надокнађују ношење лопте путем еластичног прелоге, осигуравајући трајне перформансе за бртвљење. Уклоњиво централно тело омогућава критични део замене током рада, минимизирајући време застоја. Са поцинчаним или нехрђајућим челичним стабљикама, прилагођава се преради храни, биопхарму и општем индустријском окружењу. Израђен је у складу са ИСО9001 стандардима, овај вентил поставља нове мерило за ефикасност и прилагодљивост.
Функције производа
Три - комад кугличних вентила има Три - сегмент модуларни дизајн: два ЦФ8 / ЦФ8М и нехрђајуће прикључке челика или угљеничних челичних прикључака причвршћене на централно тело, погодно за притисак ПН16 и медије мање или једнаки 120 степени. Прецизност - лоптицу (заокруживање мања или једнака 0,02 мм) парова са ПТФЕ седиштем или металним тврдим печатом за двосмерно непропусно процуривање у високим - чистоћи течностима, гасовима и благом корозивним течностима. Опције стабљике укључују галванизовани челик, 2ЦР13 од нехрђајућег челика или 304 нехрђајућег челика, обложена за појачану издржљивост. Одвојиво централно тело омогућава - замјену линијских бртве без искључивања цевовода.
Предности производа
У - сервисно одржавање
Централно одређивање тела омогућава брзу замену компонената, повећавајући ефикасност за 50% према конвенционалним вентилима.
01
Флексибилност за бртвљење
ПТФЕ седишта одупримају се слабим киселинама / алкалијима; Метална седишта држе високе - температурне или абразивне медије.
02
Хигијенске перформансе
Глатка пуна - проток протока минимизира накупљање остатака за фармацеутски и храну - оцене.
03
Дуго - поузданост поузданости
Анти - дизајн стабљика и двоструко паковање осигуравају стабилност под честим бициклистичким.
04
Универзална компатибилност
ИСО 5211 прирубнице Подржавају АНСИ, ДИН и друге стандарде, који покривају цевоводе ДН15-ДН300.
05
|

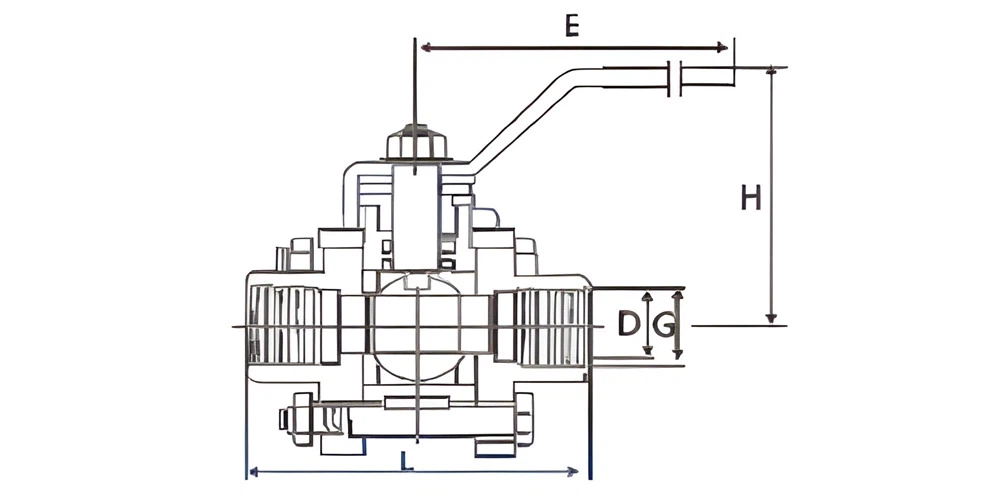

Дн |
G |
D |
L |
H |
E |
|
6 |
1/4" |
10 |
65 |
50 |
95 |
|
10 |
3/8" |
12 |
65 |
50 |
95 |
|
15 |
1/2" |
15 |
75 |
55 |
105 |
|
20 |
3/4" |
20 |
80 |
60 |
120 |
|
32 |
1 1/4" |
32 |
110 |
82 |
155 |
|
40 |
1 1/2" |
38 |
120 |
90 |
170 |
|
50 |
2" |
50 |
140 |
105 |
220 |
|
65 |
2 1/2" |
64 |
160 |
120 |
245 |
|
80 |
3" |
78 |
180 |
132 |
270 |
|
100 |
4" |
100 |
215 |
160 |
315 |
Технички параметри
|
Величина |
ДН32-ДН600 |
ДН650-ДН2000 |
|
Радни притисак |
16бар |
10бар |
|
Шкољка |
24бар |
15бар |
|
Запечати |
18бар |
11бар |
|
Радна температура |
-45 степен ~ +150 степен |
|
|
Оперативно окружење |
Систем баласт и каљужа за уклањање хемијских обрада за десалинирање |
|
|
Метода вожње |
Ручна ручица Црв Геар Електрични пнеуматски |
|
Извршни стандарди
|
Дизајн стандард |
ЕН 593, МСС СП67, АПИ 609, БС 5155 |
|
Инспекција и тест |
АПИ 598, ИСО 5208, ЕН 12266 |
|
Крајњи стандард |
АНСИ Б16.1 ЦЛ . 125 ЛБ & Б16.5 ЦЛ . 150 лб |
|
АС 2129 Табле Д & Е |
|
|
БС 10 Табела Д & Е |
|
|
ДИН 2501 (ПН6, ПН10, ПН16) |
|
|
ЕН 1092 (ПН6, ПН10, ПН16) |
|
|
ИСО 2531 (ПН6, ПН10, ПН16), 7005 (ПН6, ПН10, ПН16) |
|
|
КС Б / ЈИС Б 1511/2210 (5К и 10К) |
|
|
МСС СП44 ЦЛ . 150 лб |
|
|
АВВА Ц207 |
|
|
САБС 1123 Табела 1000/3 и Табела 1600/3 |
|
|
Лицем у лице |
ИСО 5752, ЕН 558, МСС СП67, АПИ 609, ДИН 3202 |
|
Горња прирубница |
ИСО 5211 |
